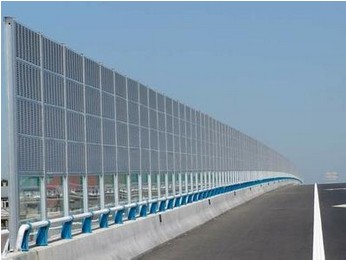

高速公路聲屏障噪聲治理
隨著聲屏障措施受到公路環保領域的認可，建造的數量和規模也呈現逐年激增之勢，然而聲屏障設計與建造方法始終沒有統一的標準，為此，項目執行單位廣東省深汕高速公路籌建處委托有關單位對噪聲現狀作詳細的監測，并運用噪聲模型預測評價結果，確定長沙學校、新村小學路段必須設置隔聲屏障。、
2 聲屏障的方案設計
2.1 方案設計
長沙學校是一所中學和小學合一的學校，師生1 208人，有兩幢相互平行的三層教學樓。該樓離公路硬路肩外緣的最近水平距離為66m，教學樓地面比公路路面低7.8m。通車前，該校環境噪聲背景值為62.7dB，2015年晝間預測值為66.2dB，聲屏障設計降噪目標為5.0dB。由此計算長沙學校聲屏障長400m，高2.0m,主體為隔聲式屏障。
新村小學有師生137人，一幢兩層教學樓與公路基本平行，距公路硬路肩外緣的水平距離為86m，教學樓地面與公路路面標高大致相同。通車前該校環境噪聲背景值為56.3dB，2015年晝間預測值為65.4dB，設計降噪目標為9.0dB。據此，確定新村小學聲屏障長170m，高3.1m，主體為隔聲式屏障。
2.2 設置位置
鑒于公路已建成通車，路基施工時又沒有預留場地，土路肩外側就是高陡邊坡的情況，聲屏障只能設置于公路北側土路肩上，因其與原有護欄間距小于安全距離1.5m，為增加聲屏障的防撞安全性，在聲屏障下部修筑一座鋼筋混凝土臺(即新澤西護欄)，同時采用鋼管樁基礎。聲屏障中心線離硬路肩外緣0.63m，離行車道外緣的最小距離為3.13m。如圖1所示。
3 聲屏障的結構設計
3.1 地上部分
在基礎底板上修筑高為0.81m，厚0.30～0.53m的鋼筋混凝土臺，其朝向公路一面實貼HA吸聲板(一種全天候吸聲材料、強度高、可清洗、無二次污染)。后預埋兩塊法蘭盤并在其上安裝鋼立柱，立柱間插裝XL2型歷新玻璃卡布隆板構件。聲屏障的平均聲波透射損失TL＞27dB，下部HA板平均吸聲系數α=0.51，具有良好的隔聲性能和符合要求的吸聲性能。
圖1 聲屏障側立面圖
3.2 基礎部分
底板下采用鋼管樁基礎。樁徑為Φ140×4.5(mm)，其中長沙學校聲屏障樁長1.5m(入土深度)；新村小學聲屏障樁長3.0m(入土深度)，在各樁間澆筑基礎底板和混凝土臺。
3.3 排水設計
在略低于硬路肩邊緣的基礎底板上每隔2m設一個泄水孔，孔徑為Φ100mm，孔的斜度為2%。在基礎底板外側修一條20×20cm的槽形水溝收集泄水孔排出的水，并由急流槽排至路外。
3.4 經過跨線橋的結構設計
采用Φ14螺桿上下兩排把鋼立柱固定在橋梁防撞護欄上，再在立柱間插裝XL2型板構件。由于XL2板的容重很小，對橋梁的工作狀態沒有影響。
4 聲屏障聲學效果檢測
4.1 聲學效果檢測
根據交通部科技信息所1998年7月的檢測報告(見表1)，可知近期長沙學校和新村小學關鍵受聲點處的晝間環境噪聲值均未超過設計環境噪聲最高允許值，兩座聲屏障達到設計目標。
表1 長沙學校、新村小學關鍵受聲點處Leq監測結果
| 監測時間 | 監測地點 | 晝間監測值 Leq(dB) |
最高允許值 Leq(dB) |
| 1998.7.26～27 (6：00～22：00) (8 747～11 307輛/日) |
長沙 學校 |
一樓 | 59.4 | 62.7 |
| 二樓 | 59.8 | |||
| 三樓 | 60.6 | |||
| 1998.7.27 (9：30～10：45) (僅在交通量高 進行峰期監測) |
新村 小學 |
二樓 | 55.4 | 56.3 |
根據新村小學校、長沙學校1998年3月的監測
結果(如表2、表3)，為對聲屏障的降噪效果進行評價，選取干擾聲源較少時的測試值作為比較參數，在新村學校選取1998年3月19日9∶00的測試值，在長沙學校選取1998年3月20日16∶55的測試值。新村學校監測點與新村參照點之間距離為283m，長沙學校監測點與后棚村參照點之間距離為340m，以車輛在高速公路上100km/h為平均車速，單體車輛運行在敏感點與參照點兩點之間的時間差可以忽略不計。新村學校聲屏障在上述時段對交通噪聲的衰減量為9.4dB，長沙學校聲屏障在上述時段對交通噪聲的衰減量為4.1dB。在其他時段，兩聲屏障的降噪效果也是明顯的。
表2 新村學校聲屏障外敏感點和參照點噪聲監測結果
| 時間 | 測點類型 | 距路肩m | 路面差m | 聲級，dB | 車流量(輛/h) | |||||||||
| Lim | Lmax | L10 | L50 | L90 | SD | Leq | 重型車 | 輕型車 | ||||||
| 9：00 | 敏感點 | 84 | 3.6 | 32.7 | 65.9 | 49.0 | 43.5 | 38.3 | 4.1 | 45.8 | 135 | 183 | ||
| 9：00 | 參照點 | 84 | 1.2 | 50.0 | 63.0 | 58.0 | 53.0 | 51.0 | 3.0 | 55.2 | 135 | 183 | ||
| 15：30 | 敏感點 | 84 | 3.6 | 42.2 | 78.5 | 61.7 | 56.9 | 52.2 | 3.8 | 58.5 | 234 | 492 | ||
| 15：30 | 參照點 | 84 | 1.2 | 48.0 | 64.0 | 62.0 | 57.0 | 52.0 | 3.6 | 58.5 | 234 | 492 | ||
| 22：30 | 敏感點 | 84 | 3.6 | 53.7 | 71.3 | 60.6 | 57.2 | 55.2 | 2.1 | 58.2 | 219 | 219 | ||
| 22：30 | 參照點 | 84 | 1.2 | 50.0 | 67.0 | 63.0 | 57.0 | 52.0 | 4.1 | 58.9 | 219 | 219 | ||
| 8：35 | 敏感點 | 84 | 3.6 | 43.8 | 78.7 | 62.5 | 56.0 | 50.3 | 4.7 | 59.0 | 282 | 390 | ||
| 8：35 | 參照點 | 84 | 1.2 | 54.0 | 73.0 | 70.0 | 64.0 | 57.0 | 4.7 | 65.9 | 282 | 390 | ||
| 14：35 | 敏感點 | 84 | 3.6 | 43.6 | 80.4 | 60.4 | 56.0 | 51.2 | 3.6 | 57.6 | 234 | 435 | ||
| 14：35 | 參照點 | 84 | 1.2 | 52.0 | 72.0 | 69.0 | 63.0 | 57.0 | 4.3 | 64.9 | 234 | 435 | ||
| 22：10 | 敏感點 | 84 | 3.6 | 54.8 | 79.5 | 62.4 | 59.1 | 56.9 | 2.3 | 62.0 | 246 | 231 | ||
| 22：10 | 參照點 | 84 | 1.2 | 52.0 | 72.0 | 67.0 | 62.0 | 55.0 | 4.7 | 64.0 | 246 | 231 | ||
表3 長沙學校聲屏障外敏感點和參照點噪聲監測結果
| 時間 | 測點類型 | 距路肩m | 路面差m | 聲級，dB | 車流量(輛/h) | |||||||||
| Lim | Lmax | L10 | L50 | L90 | SD | Leq | 重型車 | 輕型車 | ||||||
| 10：30 | 敏感點 | 63 | 3.3 | 50.7 | 72.7 | 62.2 | 58.2 | 54.7 | 3.0 | 59.6 | 249 | 333 | ||
| 10：30 | 參照點 | 63 | 1.2 | 48.0 | 68.0 | 64.0 | 57.0 | 51.0 | 5.0 | 60.2 | 249 | 333 | ||
| 16：35 | 敏感點 | 63 | 3.3 | 47.1 | 89.0 | 69.7 | 64.5 | 58.9 | 4.4 | 66.7 | 225 | 372 | ||
| 16：35 | 參照點 | 63 | 1.2 | 46.0 | 84.0 | 69.0 | 62.0 | 52.0 | 7.2 | 73.0 | 225 | 372 | ||
| 23：30 | 敏感點 | 63 | 3.3 | 54.8 | 76.6 | 64.9 | 62.5 | 60.2 | 2.0 | 63.1 | 234 | 144 | ||
| 23：30 | 參照點 | 63 | 1.2 | 56.0 | 69.0 | 66.0 | 63.0 | 58.0 | 3.0 | 63.7 | 234 | 144 | ||
| 10：15 | 敏感點 | 63 | 3.3 | 39.2 | 93.0 | 58.3 | 50.6 | 45.1 | 5.6 | 62.9 | 252 | 237 | ||
| 10：15 | 參照點 | 63 | 1.2 | 44.0 | 68.0 | 63.0 | 54.0 | 46.0 | 6.2 | 58.8 | 252 | 237 | ||
| 16：55 | 敏感點 | 63 | 3.3 | 38.3 | 85.5 | 60.0 | 52.4 | 45.1 | 5.7 | 56.4 | 234 | 441 | ||
| 16：55 | 參照點 | 63 | 1.2 | 48.0 | 68.0 | 64.0 | 58.0 | 52.0 | 4.6 | 60.5 | 234 | 441 | ||
| 23：20 | 敏感點 | 63 | 3.3 | 52.9 | 81.9 | 64.9 | 61.4 | 58.2 | 2.8 | 62.7 | 234 | 186 | ||
| 23：20 | 參照點 | 63 | 1.2 | 56.0 | 68.0 | 66.0 | 62.0 | 58.0 | 2.9 | 63.0 | 234 | 186 | ||
5 聲屏障工程造價分析
深汕高速公路經過粵東沿海地區，經濟比較發達。長沙學校是一所規模較大的中小學校，校舍由許多華僑集資修建，新村小學也是1995年新建，兩所學校周圍有許多居民小洋樓，為使聲屏障與該地區的環境相協調，設計時選用進口、打不破的卡布隆透明板，既符合國情又具有21世紀的時代風貌。每座聲屏障造價控制在100萬元以內。長沙學校聲屏障(長400m，高2 m)造價分析見表4。
表4 長沙學校聲屏障工程造價分析
| 名稱 | 建造費用(元) | 造價分析 | 備注 |
| 上部工程 | 516 600.00 | 1 076.25元／m2 | 含方鋼立柱、LK卡布隆板、鋁合金框架、異形槽鋼、鋼內襯、雙面鋁壓條、鍍鋅、制安、運輸?shù)?/td> |
| 下部工程 | 259 472.46 | 648.68元／延米 | 含鋼管樁、鋼筋砼護柱、預埋件，路面防污、安全設施、場地租用等 |
| 合計 | 933 149.53 | 2 332.87元／延米或1 166.44元／m2 | 含管理費、利潤、稅金 |
從上表分析可見，建造聲屏障的費用是比較高的，這與我們選用的材料和結構型式有很大關系。當然國內其他聲屏障因就地取材或選用國內材料，造價會大大降低。
6 結論與建議
(1)深汕高速公路西段聲屏障的修建，有效地降低了交通噪聲，保護了新村、長沙兩所學校的教學環境，社會效益是明顯的，曾受到世行環保專家的好評。實踐證明，公路聲屏障確能起到降噪保護敏感點的作用。
(2)聲屏障設計包括聲學、結構、景觀3部分，本工程在施工過程中充分體現設計意圖，同時根據現場實際情況，和生產廠家一起作了部分完善，如電話亭預留位置、新澤西護欄與橋臺砼連接、卡布隆板插裝鋁合金框的密封條型式，預埋鋼板的平面控制問題等。
(3)加強噪聲敏感點的預測和評價工作，確需設置聲屏障時，應特別注意預留場地，或與路基同步施工，既保證安全，又節約投資。
(4)聲屏障材質的選擇，立足于國內，并優先考慮當?shù)噩F(xiàn)有材料，在滿足吸、隔聲性能、結構、景觀要求的前提下，選擇價格較低的材料，從而降低聲屏障的總體造價。
(5)在沿海地區、特別要重視臺風的影響，使其足以抵御強臺風襲擊。此外，還要考慮聲屏障的耐用性及易維護性。
